在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。

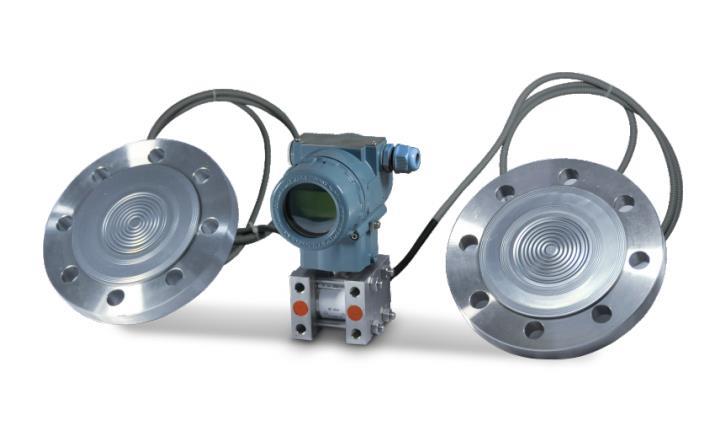

 雙法蘭差壓變送器在液位測量中得到廣泛應用。對雙法蘭差壓變送器的調校，通常是用專用法蘭與變送器的法蘭連接，用標準的壓力信號來調校。如果調校前能根據現場的實際工況進行計算，并以計算數據為依據來進行調校就很方便。

1、雙法蘭差壓變送器遷移量、量程計算依據

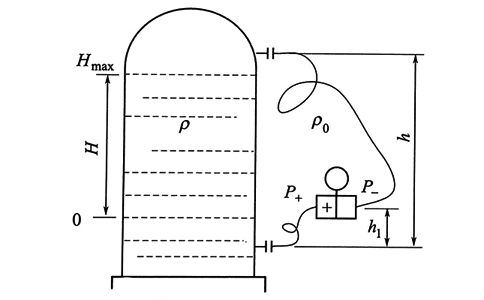

用雙法蘭差壓變送器測量液位時如下圖所示，圖中被測液體密度為ρ，雙法蘭差壓變送器毛細管內所充工作介質密度為ρ0，被測液位的測量范圍為H，被測液位高低取樣管中心距離為h，從圖可知，液位的zui大測量范圍△P=P+—P-=H×ρ×g-h×ρ0×g。從公式可知，雙法蘭差壓變送器應進行負遷移，其遷移量S為h×ρ0×g。并且雙法蘭差壓變送器安裝位置的高低對遷移量及測量結果沒有影響。從下圖可知：雙法蘭差壓變送器需進行負遷移，當被測液位為0時，遠傳差壓變送器正、負測量室的壓差zui大，雙法蘭差壓變送器的輸出電流為4mA；隨著被測液位的上升，變送器正、負測量室的壓差逐步減小，當被測液位上升至zui高Hmax時，變送器的正、負測量室的壓差zui小，雙法蘭差壓變送器的輸出電流為20mA。

雙法蘭差壓變送器測量液位示意圖

由于雙法蘭差壓變送器毛細管內工作介質和被測液體的密度都是已知的，雙法蘭差壓變送器的安裝位置及液位的測量范圍已是確定了的，因此，只要知道液位測量的數據H及h，就可以計算出雙法蘭差壓變送器的量程L，零點遷移量S，zui高和zui低液位時，作用于雙法蘭差壓變送器高、低壓測量室的靜壓力就可對雙法蘭差壓變送器進行調校了。
2、計算實例
現以上圖為例介紹計算方法。圖中各參數的數據為：ρ為被測液體的密度(ρ=0.9g/cm3)；ρ0為變送器毛細管所充工作介質密度(ρ0=1.0g/cm3)；H為被測液位的變化范圍(H=2800mm)；h為被測液位高低取樣管中心距(h=3800mm)；h1為變送器測量室中心與低取樣管的距離(h1=1200mm)；P0為容器內工作壓力。
計算如下：
①液位的zui大測量范圍為△Pmax=H×ρ×g=2800×0.9×9.81=24.7 (kPa)
②當液位高度為Hmax時，雙法蘭差壓變送器正壓室所受的壓力P+為P+=P0+H×ρ×g-h1×ρ0×g=2800×0.9×9.81-1200×1.0×9.81=12.949(kPa)
③雙法蘭差壓變送器負壓室所受的壓力P-：P-=P0+(h-h1)×ρ0×g=(3800-1200)×1.0×9.81=25.506(kPa)
④雙法蘭差壓變送器的zui大差壓值△P：△P=P+-P-=H×ρ×g-h×ρ0×g=2800×0.9×9.81-3800×1.0×9.81=-12.557 (kPa)，此時變送器輸出20mA，這個值作為雙法蘭差壓變送器量程上限值
⑤雙法蘭差壓變送器的負遷移量S負遷移：S負遷移=-(h×ρ0×g)=3800×1.0×9.81=-37.278kPa，此時變送器輸出4mA，這個值作為雙法蘭差壓變送器量程下限值

從計算知，本臺雙法蘭差壓變送器應進行負遷移，遷移量為-37.278kPa，則雙法蘭差壓變送器的量程為。如果用戶按照這個量程訂購雙法蘭差壓變送器，變送器到現場不用做遷移處理直接就可以安裝使用了。
把雙法蘭差壓變送器的正、負壓法蘭放在同一平面上，按-37.278～-12.557kPa的量程對應變送器輸出為4-20mA進行調校，用壓力源加壓進行調校。先調整零點和量程，再對量程范圍的0%、25%、50%、75%、100%進行調校，再做回程誤差調校，然后進行誤差計算看雙法蘭差壓變送器是否超差。

調校時是先進行零點遷移，還是按正常量程校完后再進行零點遷移，這沒有什么原則，完全取決于個人的習慣。也可不用壓力源，采用提升方法來調校，即通過改變雙法蘭差壓變送器正、負壓法蘭盤中心的距離，利用毛細管及法蘭盤內工作介質產生的靜壓力，來模擬液位變化進行校驗。

　　儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
