以往，舊規程JJG52-1999《彈簧管式一般壓力表、壓力真空表和真空表》主要參照《帶有彈性敏感元件的壓力表、真空表和壓力真空表(普通儀表)》（國際法制計量組織制定），與我國接軌，又滿足國際要求。伴隨著社會的不斷進步，科學技術得到了進一步的發展，于2013年6月24日，國家質量監督檢驗檢疫總局發布了JJG52-2013《彈性元件式一般壓力表、壓力真空表及真空表檢定規程》，該規程主要是基于JJG52-1999與JJG573-2003兩個規程基礎上發展而來的，與目前我國國情吻合。筆者主要立足于JJG52-1999規程角度，深入探究其與JJG52-2013規程間的差異，旨在闡述真空壓力表的應用價值。

　　1．新舊檢定規程范圍、引用文件、術語與計量單位、概述要求對比立足于上限測量范圍角度，舊規程取值為（-0.1-1000）MPa，而新規程中刪掉了測量范圍上限取值；從引用文件、術語與計量單位角度出發，舊規程中無相關規定，而新規程中作了詳細規定，主要引用壓力計量名詞術語及定義（JJF1008-2008）及一般壓力表（GB/T1226-2010），計量單位為Pa、KPa及MPa等，術語包括彈性元件式壓力表（簡稱為壓力表）、設定點偏差、切換值及切換差；從概述內容方面出發，與舊規程比較，新規程中壓力表適用范圍添加了真空測量，其工作原理也得到了進一步的明確，同時對壓力表分類作出了詳細闡述，以彈性敏感元件為依據，主要劃分為四種類型，即為膜盒式、彈簧管式、波紋管式及膜片式。

　　2.新舊檢定規程計量性能要求對比

　　在舊規程中，對壓力表準確度等級、允許誤差、示值誤差、回程誤差、輕敲位移進行了明確規定。允許誤差主要為4級、2.5級、1.6級、1級各項與量程百分?jǐn)?shù)的乘積。而新規程中除此之外，還添加了電接點壓力表設定點偏差及切換差、帶檢驗指針壓力表兩次升壓示值之差及雙針單管、雙針雙管壓力表兩指針示值之差。依據電接點壓力表作用方式，將其分為兩種，其中直接作用式設定點偏差不大于示值非常大允許誤差，切換差不超過示值非常大允許誤差絕對值；磁助直接作用式設定點偏差為0.5％FS-4％FS或-4％FS-0.5％FS，而切換差為3.5％FS。

　　同時，在新舊規程中，均規定待止銷壓力表基于通大氣狀況下，指針必須與止銷靠近；基于通大氣狀況下，無止銷壓力表指針必須要處于零位標志范圍內。雖然零位規定一致，但新規程將其納入了計量性能要求中，而舊規程將其歸入了通用技術要求中。

　　3.新舊檢定規程通用技術要求對比

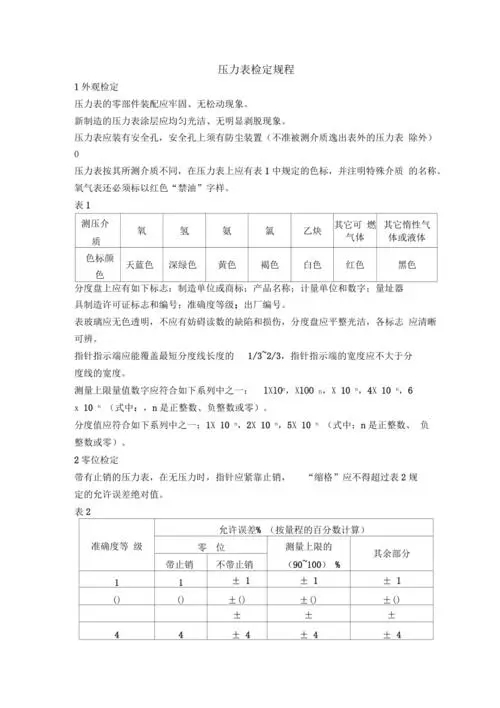

　　在舊規程中，明確了其外觀要求，就新制造壓力表而言，其涂層必須要維持光潔，禁止剝脫。而新規程中對外觀規定進行了補充，要求新制造壓力表涂層必須要無任何瑕疵，禁止劃傷，避免連接件出現毛刺、損傷。立足于特殊被測介質而言，舊規程中規定了氧、氫、氨、氯、乙炔及其他可燃性氣體與惰性氣體、液體色標顏色，而新規程中還刪除了氯及其他惰性氣體、液體色標顏色規定。

　　從標志要求出發，舊規程中明確規定分度盤上必須要具備制造商標及單位、計量數字及單位、產品名稱，計量器具制造許可證編號及標志、出廠編號及準確度等級，而新規程中對其進行了補充，添加了生產年份。同時，在新規程中，補充了指示裝置，明確壓力表表明玻璃必須要透明，分度盤必須要維持光潔，指針指示端要能將非常短分度線長度的33.33％-66.67％覆蓋，其寬度應小于分度線寬度。同時，新規程中規定了電接點壓力表電氣安全性要求，明確接點壓力表絕緣電阻要大于20MQ，絕緣強度應承受1.5Kv/50Hz交流電，雙針雙管壓力表兩管禁止連通，且氧氣壓力表內腔與接頭禁止出現油脂，而舊規程通用技術要求中無此項規定。

　　4.新舊檢定規程計量器具控制要求對比

　　在計量器具控制要求中，舊規程在標準器選擇上，主要包括了彈簧管式精密壓力表及真空表、液體壓力計、活塞式壓力真空計、活塞式壓力計；而新規程中增添了補償式微壓計、雙活塞式壓力真空計及0.05級及其以上的數字壓力計，而刪除了活塞式壓力真空計。而在其他儀器與輔助設備要求上，舊規程中涵蓋電動泵、手掀泵，而新規程中無此項要求，直接添加了壓力泵，并設定了耐電壓測試儀頻率為50Hz，輸電壓在1.5KV以上。

　　在壓力表示值檢定上，舊規程中規定應用分度線開展，檢定時緩慢降壓或升壓，若示值達至測量上限值，即刻將真空源或壓力源切斷，耐壓持續3min后以原檢定點為依據，進行降壓或升壓倒序檢定。而在新規程中，主張利用被檢壓力表示值與標準器示值直接比較法來進行，示值誤差檢定點可采用分度線來選取，真空表測量上限檢定點應以當?shù)卮髿鈮簽橐罁?jù)，按＞90％疏空度來進行選取。

　　同時，在電接點壓力表設定點偏差及切換差檢定上，舊規程中限制每個設定點必須要在兩種狀態下進行檢定，即降壓與升壓，在量程的75％、50％附近兩點上進行上限設定，在量程50％、25％附近兩點上進行下限設定。在新規程中，對此項進行了完善，將電接點壓力表分為二位調節式與三位調節式，前者于量程的75％、50％、25％三點附近分度線上進行設定點偏差檢定，后者于量程的75％、50％（或50％、25％）兩點附近分度線上開展。此外，在新規程中，指出了上切換值與下切換值的明確方法，采用專用工具或拔針器對設定指針作拔定處理，促使其達至原本需檢定的設定點位置，予以緩慢降壓或升壓處理，當指示針與設定取值近似時，必須要保證降壓或升壓速度一致。當點階段出現動作，且無輸出信號時，必須要立刻暫停降壓或升壓處理，在標準器上進行壓力值讀取，則所讀取的數值則為下切換值或上切換值。而設定點壓力值與上切換值間的差值即為升壓設定點偏差，其與下切換值間的差值即為降壓設定點偏差。

　　5.結語

　　綜上所述，與舊規程比較，JJG52-2013《彈性元件式一般壓力表、壓力真空表及真空表檢定規程》中的項目要求更為系統、嚴格、具體，合理性更高，與實驗室認證制度吻合，極大地提高了檢定人員的操作速度。同時，新規程操作性更強，具有重要的實踐指導價值與意義。
