1、差壓變送器的構造及設計原理

　　1.1 差壓變送器的構造差壓變送器的構造由量和變換兩絕大多數構成。

　　1.1.1 精確測量一部分

　　精確測量一部分包含正、空氣壓力室和精確測量元器件(膜盒)。它的功效是將被測差壓數據信號轉化成與相對的相互作用力,并功效在主桿杠的下方。

　　膜盒選用波浪紋維護的雙脈沖阻尼器式。雙脈沖阻尼器構造可減少溫度的危害,由于工作溫度轉變時,每一脈沖阻尼器的合理總面積和彎曲剛度都轉變,但配對成雙的脈沖阻尼器轉變尺寸同樣,方位反過來,故可互相賠償,減少了溫度飄移。膜盒內填滿甲基硅油,甲基硅油線膨脹系數小,凝固點低,不能縮小,可確保膜盒的溫度特性和耐沖擊能,使膜盒受力勻稱,另外又能具有阻尼作用,確保整個設備的可靠性。當膜盒單邊遭受超出額定值的工作壓力時,脈沖阻尼器與電動機軸觸碰,二者波浪紋徹底符合,具有過壓保護功效。

　　1.1.2 變換一部分

　　桿杠系統軟件:桿杠系統軟件包含主桿杠、副桿杠、校零設備、0點轉移設備、負壓調節設備、過壓保護設備等。校零設備:因?yàn)樯a(chǎn)制造和安裝方位的緣故,桿杠系統軟件的均衡情況除遭受相互作用力的危害外,也有某些其他的額外力的危害,因而在副桿杠下方安裝校零彈黃,運用校零彈黃的相互作用力,使智能變送器有真實的0點。0點轉移設備:在具體精確測量中, 以便恰當?shù)靥暨x智能變送器的測量范圍范疇,提升儀表盤精密度,經常選用0點轉移。保持0點轉移的方法就是說在主桿杠上方加1個轉移彈黃,運用轉移彈黃的相互作用力,使智能變送器的輸出更改,超過0點轉移的目地。負壓調節設備:因?yàn)槟ず?個脈沖阻尼器合理總面積不一,主桿杠與軸封脈沖阻尼器安裝不一樣心,推條支承不勻,裝配線不善等緣故,在負壓功效下造成了負壓偏差。過壓保護設備:當精確測量力 F1 提升時,反方向力也提升,兩力大到必須水平時, 過壓保護片將彎折形變而擺脫主桿杠,F1 再擴大時, 只增加彈簧片的形變,而矢量素材組織所承擔的力不容易再提升,進而具有過壓保護功效。

　　1.1.3 矢量素材組織

　　矢量素材組織它由矢量素材板和推板構成。主主桿杠上web端推力功效在推板上, 矢量素材組織將該力溶解為 F2、F3,F2 在副桿杠上造成1個往上的推力。

　　1.2 變壓智能變送器的設計原理

　　變壓智能變送器是根據力矩平衡基本原理工作中的。當被測壓力差數據信號加進精確測量元器件(膜盒)的兩邊時,膜盒將其變換為與氣體壓力數據信號相對的相互作用力。此相互作用力功效于主桿杠的下方,使主桿杠以軸封脈沖阻尼器為支撐點偏移,并且以力沿水準方位促進矢量素材組織。矢量素材組織將驅動力 F1 轉化成 F2 和 F3。使矢量素材組織的推板往上挪動,并根據十字線支撐板推動副桿杠, 以支撐點反方向旋轉,使固定不動在副桿杠上的差動變電器的檢驗片挨近差動變電器,使二者的空隙變化很大,再根據放大儀變大的直流電數據信號輸出。

　　當輸出電流量經意見反饋電磁線圈時造成電磁感應意見反饋力,這一電磁感應意見反饋力使副桿杠以支撐點順時針方向旋轉。當意見反饋力所造成的意見反饋扭矩與精確測量一部分造成的鍵入力矩平衡時,全部組織處在平穩情況。

　　2、差壓變送器的校準及常見故障解決

　　2.1差壓變送器的校準

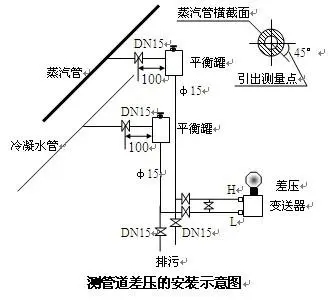

　　先接上路線和管道。插電 30 分鐘后,觀查整個設備工作中是不是一切正常,有沒有磨擦、卡死等狀況。通常在智能變送器合閘的一瞬間,差壓變送器的輸出先跑較大,隨后才漸漸地返回零。表明差壓變送器基礎無難題,能夠開展校檢。

　　2.2差壓變送器的常見故障及解決

　　2.2.1插電后差壓變送器無輸出

　　查驗方式 :短路故障 E、F 二點,應無輸出,表明外界路線斷;開關電源未接入;意見反饋電磁線圈短路。假如此差壓變送器的輸出反方向,則開關電源接錯。如罘短路故障 E、F 二點時會輸出,表明表內高頻震蕩器、功率放大器、整流器濾波電路有題。測 R4 電阻器兩端電壓 VR4,當 VR4=0.74~1.76V DC 時,表明高頻震蕩器及整流器過濾路一切正常,可明確常見故障產生在功率放大級。假如 R4 兩端電壓 VR4 = 0, 表明高頻震蕩器和整流器濾波電路不太好。

　　可查驗 BG1 是不是斷,D4 是不是短路故障,C4、C5 是不是短路故障等。

　　2.2.2插電后差壓變送器輸出較大,用推平衡錘也降不出來查驗方式 :

　　測 E、F 兩端電壓 VEF=13V DC,表明并不是因?yàn)?E、F 短路故障導致的。測電阻器兩端電壓,表明震蕩器、整流器濾波電路無難題,故生于輸出功率放

　　大器的 BG2、BG3 三級管短路故障。

　　2.2.3插電后差壓變送器的輸出滯留在 2mA 上下,用推平衡錘也毫無進展

　　查驗方式 :短路故障 BG2 的 e、c 極,差壓變送器的輸出應較大,表明難題產生在高頻震蕩器?？刹轵?yàn):磁感應片部位太高,差動變電器沒有進到工作區域。差壓變送器的副邊 C、D 斷開、高頻振,蕩器不工作中。電容器 C2 短路故障,使 BG1 的參考點電源電路異常。BG1 三級管壞掉。差壓變送器原邊或副邊的布線插錯,不可以組成反饋調節。

　　2.2.4鍵入數據信號提升,差壓變送器的輸出降低關鍵緣故是意見反饋電磁線圈和差動變電器副邊繞阻 LCD另外接錯。

　　2.2.5差壓變送器輸出2位式顫動,調回零時,不可以使輸出值固定不動在某個部位

　　查驗方式 :查驗意見反饋電磁線圈是不是短路故障,導致整個設備無負反饋。查驗意見反饋電磁線圈是不是接錯,變成反饋調節。意見反饋電磁線圈與磁鋼間磨擦大或者有卡死等狀況。校零螺絲和校零彈黃中間有磨擦,及其校零彈黃壓的過緊或很松。

　　2.2.6 線形不太好

　　緣故有:放大儀變大陪數太低。機械設備層面磨擦大,有卡、碰、松等狀況。膜盒線形不太好。0點轉移設備安裝不科學,轉移彈黃拉的過緊。過壓保護彈黌片在測量范圍限制有松掉狀況。矢量素材組織的推板原始部位不善。

　　2.2.7 越差大

　　緣故有:機械設備層面有螺釘松脫狀況。意見反饋電磁線圈與磁鋼間有磨擦。

　　彈性元件自身 的越差大。

　　2.2.8 負壓偏差大

　　緣故有:關鍵是裝配線緣故,如主桿杠與軸封脈沖阻尼器不豎直,推條裝配線不太好,與主桿杠沒有1個平面圖膜盒2個脈沖阻尼器合理總面積不一。

　　2.2.9 差壓變送器輸出造成震蕩

　　緣故有: 低擋時端子板中的 1- 3 接線端子沒接線。高端時端子板中 7- 10 接線端子沒接線。放大儀變大陪數過大。因?yàn)椴顗鹤兯推鬟x用了比較優秀的固定不動支撐點矢量素材機構調整測量范圍,使副桿杠的支撐點能夠固定不動,總有標準選用均衡重錘式,用于提升儀表盤的抗沖擊、耐震動的特性,提升了儀表盤的可信性和可靠性,使儀表盤的安裝視角不分,豎直、歪斜、水準安裝均能確保精密度。

　　儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
