3.1 安裝位置的選擇

　　差壓式測液位的原理主要是根據公式(1)得出：△P=gh （1）

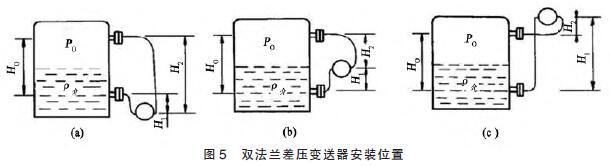

　　式中：△P 表示差壓， 表示介質密度，g 表示重力加速度，h 代表高度。如果 這個值相對不變，只要知道△P 的值，就可以得到需要的高度值。本工程中法蘭式差壓變送器采用的是雙法蘭式差壓變送器，存在3 種安裝方式，如圖5：

　　3 種安裝位置是一樣的，其量程和遷移量分析計算如下：

　　1）量程計算。以變送器安裝在兩法蘭中間位置為例，當液面非常高時，法蘭變送器高壓側壓力P1=（H1+H2） 介g+P0－H10g。其中， 介為被測介質的密度；0為變送器膜盒內填充液的密度，P0為容器內的壓力；g 為重力加速度。當液面非常低時， 法蘭變送器高壓側壓力P2=－H10g+P0，于是變送器量程△P=P1－P2=（H1+H2） 介g=H0  介g。同樣方法可以證明，變送器安裝在2 個法蘭上面和下面的量程也是H0 介g。

　　2）零點遷移量計算。仍以變送器安裝在兩法蘭中間為例， 當液面非常低時， 法蘭變送器高壓側壓力為P2=－H10g+P0 ， 法蘭變送器低壓側壓力P3=H20g+ P0，于是變送器的遷移量Z=P2－P3=－（H1+H2）0g=－H00g。同樣方法可以證明，變送器安裝在2 個法蘭上面和下面的遷移量也是一樣的。

　　綜上，變送器無論是安裝在2 個法蘭上面、中間或下面的遷移量和量程是一樣的。但3 種安裝位置，變送器所受的靜壓不同。當液位非常低時，變送器高低壓側所受的靜壓P2（高壓側）和P3（低壓側）分別如下: 變送器安裝在非常下面位置時，P2=H1 0 g+P0，P3=H20g+P0； 變送器安裝在中間位置時，P2=－H10g+P0，P3=H20g+P0； 變送器安裝在非常上面位置時，P2=－H10g+P0；P3=－H20g+P0。

　　若P0=0，則變送器安裝在2 個法蘭下面時，P2和P3均為正壓；變送器安裝在中間位置時，P2為負壓和P3為正壓；安裝在2 個法蘭非常上面時，P2和P3均為負壓。如果雙法蘭差壓變送器工作在負壓狀態，并超過了它的允許負壓值，則填充液會汽化，隔離膜片會外鼓，從而引起測量不準，甚至造成儀表損壞。如果容器內的壓力較高，即P0大于H10g 和H20g，則變送器裝在什么位置都可以，其高低壓側都不會出現負壓。但是容器內總有空罐沒有壓力，甚至有時候會抽空，出現P0為負的時候，因此法蘭變送器的正確安裝位置一定要裝在2 個法蘭下面，只有這樣，才能避免出現負壓，確保正確測量。通過以上分析，可以看到選擇*種安裝方式是非常佳方式。

　　3.2 安裝件的選擇

　　1）關于一次閥門選擇需要注意的是，不能采用蝶閥。否則，閥板在打開過程中，會觸碰到隔離法蘭膜片，影響測量準確性，甚至可能損壞膜片。隔離法蘭膜片一旦受損，整個變送器也會隨之報廢。

　　2）緊固件的選擇，主要是墊片的選擇。從圖3 中可以看到，隔離法蘭與一次閥門法蘭連接，一次閥門法蘭與儲罐法蘭之間連接緊固時需要采用墊片，而這種墊片必須選擇金屬纏繞石墨墊片，以為此類墊片在高壓情況下，密封性能好，適用于液氨儲罐這種密封等級要求很高的地方。另外，膜片在安裝緊固的過程中千萬不能讓墊片壓到膜片，否則影響測量。
