在工業化迅速發展的大時代，缺少不了壓力變送器、流量計、液位計、密度計、差壓變送器等儀表把現場第一數據實時傳輸?shù)焦た叵到y(tǒng)上，為整個工業自動化系統充當控制、檢測等一系列的眼睛，接下來華恒儀表為您解讀工業現場最前沿的壓力變送器使用情況。

文章通過同一管道兩臺壓力變送器顯示值故障處理案例，給儀表工分享壓力變送器顯示偏差可能原因及故障處理方法。
?
某廠蒸汽總管上的兩臺兩壓力變送器測量飽和蒸汽壓力(蒸汽壓力為0.8MPa、溫度175℃)，蒸汽總管上兩個壓力取壓點相距20米，其中一臺壓變?yōu)殡姀S溫壓補償用，信號進入電廠蒸汽流量積算儀，另一臺壓變?yōu)榉謴S做為蒸汽管網壓力監控用壓變，信號進分廠DCS。

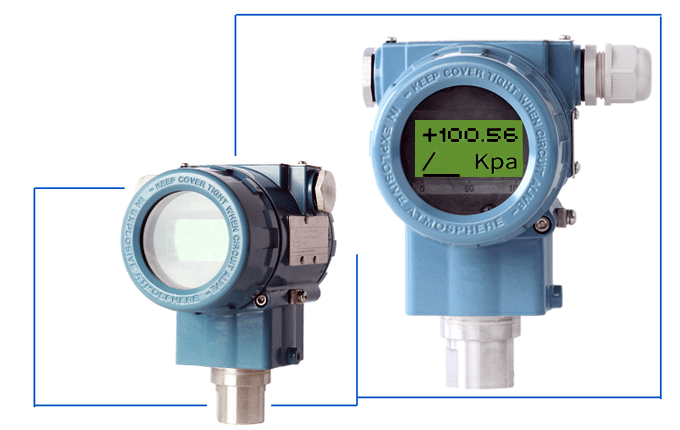

這兩臺直連式壓力變送器投入運行后客戶反映存在安裝于同一管道的兩臺同型號壓力變送器測量值不一致：電廠電廠壓力變送器顯示0.8MPa，分廠壓力變送器顯示0.85MPa，使用單位反饋壓力變送器有問題。
如果僅作為壓力顯示，存在0.05MPa偏差可能不會影響運行，但涉及到蒸汽流量貿易結算用溫壓補償，可能對蒸汽流量計量影響。潤中單晶硅直連式壓力變送器高穩定性很，精度為0.075%，產品可無故障穩定運行多年，于是潤中儀表工程師導廠協助排查故障問題。

處理前安全措施
維護前，辦理工作票，作業人員穿好勞動防護用品，防燙服以及防燙手套。

故障判斷思路
1、電廠使用的單晶硅直連式壓力變送器 經技術監督局檢定過，儀表精度滿足要求，所以著重檢查分廠壓變；
2、將分廠壓變拆下，現場校驗沒問題，現場檢查發現，分廠壓力變送器安裝在管廊下(管廊高度6米)，壓力變送器安裝標高1.2米，電廠壓力變送器采用短安裝，即壓力變送器一次閥后直接加冷凝圈后安裝壓力變送器。

根本原因
用戶反饋的問題是因為兩臺直連式壓力變送器的安裝方式和位置不在一個水平面，存在高位差引起：分廠儀表和取壓點之間存在5米高位差，有0.05MPa的靜壓差導致。

故障處理方法
將分廠壓力變送器一次閥關閉，做零點遷移正遷移0.05MPa，兩表顯示一致。這是一例典型的因壓力變送器安裝產生的靜壓誤差導致測量值不準的案例。

[知識擴展]壓力變送器顯示偏差可能原因分析
1、壓力變送器本身故障或超差。
2、安裝問題或?qū)汗芏氯?、泄漏?br /> 3、線路開路或接錯。
4、中間卡件問題(配電器或安全柵壞或DCS系統卡件故障)。

　　儀器儀表是工業化進程的基石，只有選用工業現場選用合適的儀表，才能夠事半功倍，自動化流程才能夠更加自動化。
