3151LT型法蘭式液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。HT3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L供貨。

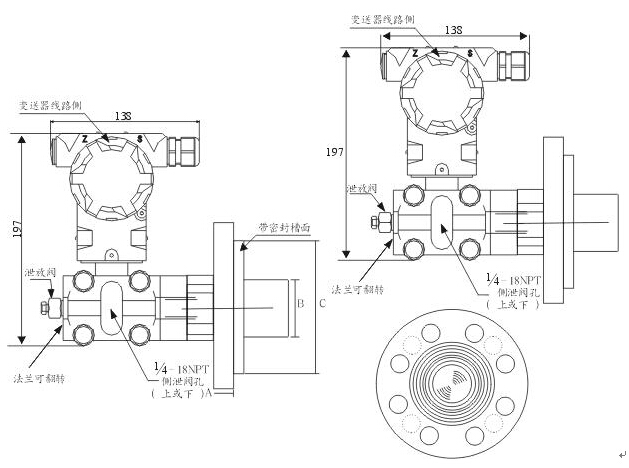

3151LT法蘭式液位變送器外型尺寸

HT3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、 PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。 法蘭式液位變送器外型尺寸圖

測量范圍
    差壓：0-6.2-690KPa
    靜壓：2.5MPa

型號命名方式

定貨須知

1）變送器型號可根據選型規格表按需要確定。

2）選型規格表中的數字、符號必須填寫清楚、準確無誤。

3）如有正負遷移，必須注明遷移量數值。

4）差壓變送器如需配三閥組，需另行注明。

5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。

6）如果遠傳變送器要在真空?qǐng)龊虾透邷貓?chǎng)合下使用，訂貨時要特殊標明。

7）接觸介質O形密封環的材料有橡膠和氟橡膠等。

8）無特殊注明，出廠時灌充液為硅油
