工作原理：

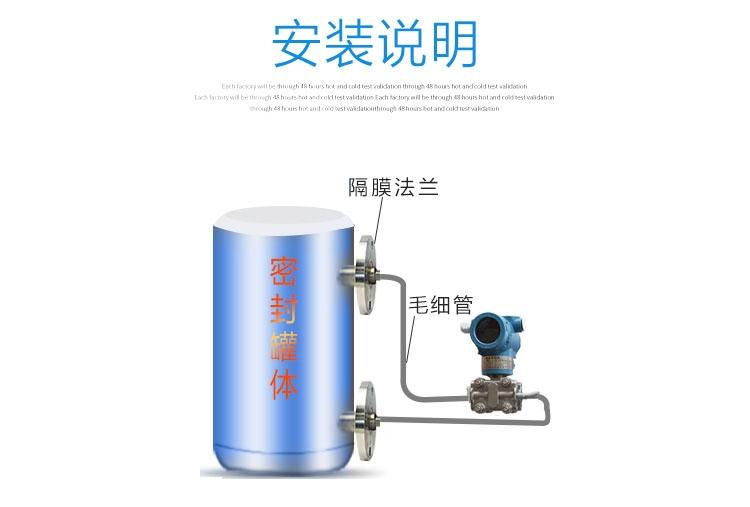

雙法蘭液位變送器由差壓變送器、毛細管和帶密封隔膜的法蘭組成。密封隔膜的作用是防止管道中的介質直接進入差壓變送器,它與變送器之間是靠注滿液體(一般采用硅油)的毛細管連接起來的,當膜片受壓后產生微小變形,變形位移或頻率通過毛細管的液體傳遞給變送器,由變送器處理后轉換成輸出信號。

產品參數

測量介質：液體

壓力量程：0-100M（范圍內皆可定制，比如0-1m、0-10m）（1m=10KPa）

信號輸出：4-20mA、疊加Hart協議

夾板材質：全316L不銹鋼

供電電壓：12-30VDC

精   度：±0.2%FS、±0.1%FS

膜片材質：316L、可定制哈C、鉭、蒙乃爾合金

溫度補償： -10~+70℃

長期穩定性(1年)： ≤±0.25%FS

工作溫度： -50~+150℃

過載壓力：200%FS

量程調零：外部連續可調

電源影響：小于輸出量程的0.005%/V

重  量：3.9KG（標準型）

防護等級： IP67

容積吸?。盒∮?.16cm3

負載影響：電源如果穩定，則負載沒有影響

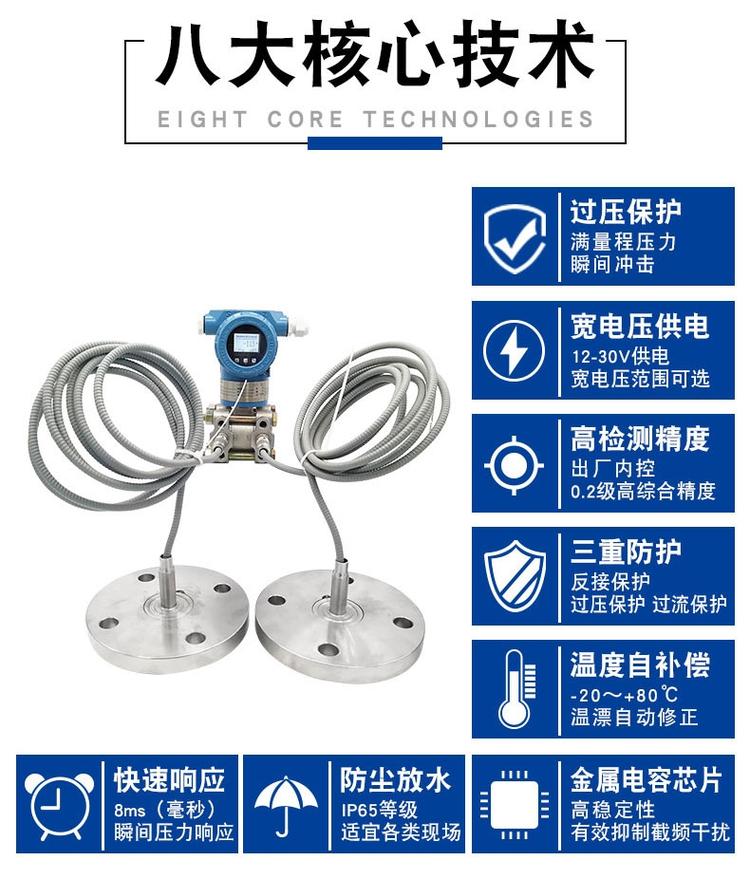

雙法蘭液位變送器特點：

1、多種結構應用 測量范圍特別廣：用于氣體、液體或蒸汽的壓力和液位測量；

2、搭配遠傳密封裝置，實現高溫、黏稠、顆粒型介質測量；配合節流裝置可實現流量測量；

3、優異的環境適應性：智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，

4、將現場的綜合測量誤差降到合理范圍；

5、智能變送器系列，標準校驗量程精度可達±0.2%；

6、微小量程下優異的過壓性能：1KPA標準量程芯片過壓達1.5MPa,4KPa標準量程芯片過壓達2.5MPa;

7、接液材質多樣：標配膜片316L不銹鋼：鉭、哈氏合金、鍍金膜片選配；

8、操作使用方便：5位背光LED顯示、多種計量單位顯示（KPa、MPa、bar、%、psi、mmH2o、）內置按鍵就地調整

9、全面自診斷功能；

10、高防護、防爆等級：變送器采用密封殼體封裝，適用于各種惡劣環境和易燃易爆環境，隔離防爆等級ExiiBT6.
