一、工作原理

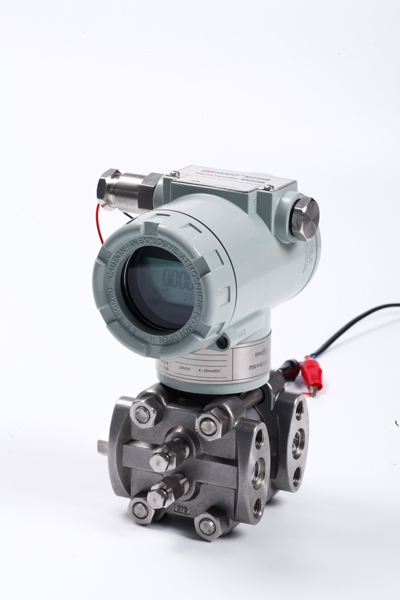

　　差壓變送器是工業實踐中最為常用的一種重量變送器，用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出，是一種典型的自平衡檢測儀表圖1所示，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。



　　



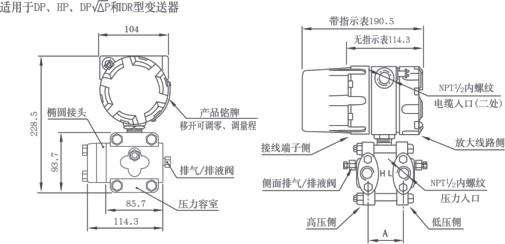

　　二、原理結構

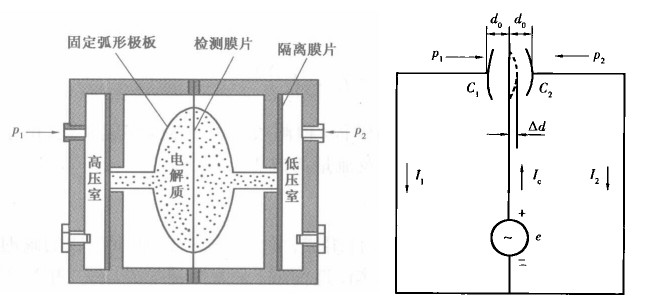

　　被測介質的壓力直接作用于變送器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號圖2所示。



　　



　　三、原理相關參數



　　溫度范圍：放大器工作溫度范圍：--29～+93℃(LT型為：--25～+70℃)。



　　灌充硅油的測量元件：-40～+104℃



　　法蘭式變送器灌充高溫硅油時：-20~+315℃，普通硅油：-40～+149℃



　　靜壓：4、10、25、32MPa



　　濕度：相對濕度為5～95%



　　容積吸取量：<0.16cm3



　　阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調。



　　精確度： ±0.2%



　　死區：無(≤0.1%)



　　穩定性：六個月內(智能型為一年)不超過最大量程的基本誤差絕對值



　　振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g



　　電源影響：小于輸出量程的0.005%/V



　　負載影響：電源如果穩定，則負載沒有影響。
