插入筒式液位變送器：安裝位置與故障判斷設置有多種形式,能精確、可靠地測量表壓力、絕對壓力、差壓或液位等,變送器輸出二線制4～20mA DC的標準信號外，還可通過HART（Highway Addressable Remote Transducer）協議或FF（FOUNDATION Fieldbus）現場總線提供數字信號輸出，以方便地用軟件進行遠端組態和監控。

固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。那么，投入式液位變送器如何正確安裝呢？如下幾點：
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按爆炸性環境用防爆電器設備通用要求和本質安全型電路和電氣設備中的有關規定進行安裝。
        所有變送器均具有現場數字顯示，直觀地指示測量壓力。智能型產品的LCD多段顯示器可同時顯示測量壓力、變送器輸出電流或量程百分比，并以棒圖形式顯示測量值的百分度，當變送器出現故障時，LCD指示器將顯示報警信息。

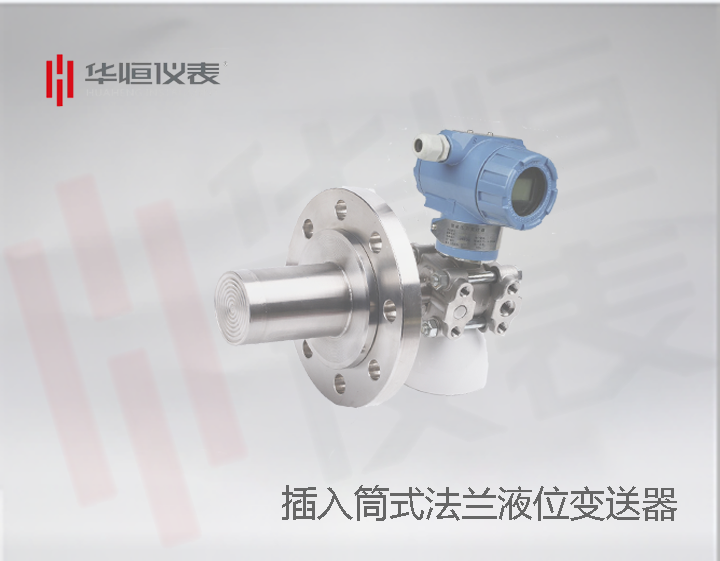

單法蘭插入筒遠傳壓力變送器產品特點
逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力（包括正壓或真空）下，穩定而可靠地工作。
采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。
設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。
可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管（差值≤4.5米）遠傳差壓變送器。
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC
負載特性：
電源影響：\<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2
① 遠傳差壓變送器的靜壓還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
③ 遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所產生的輸出變化。
④ 靜壓和溫度影響，均是在最大量程時測得。

單法蘭插入筒遠傳壓力變送器，用戶在選型前明確被測介質的溫度，腐蝕性，測量范圍，是否防爆，是否需要禁油處理，對于介質容易結晶或粘稠需要膜盒法蘭連接監測。

廠家小知識

常用流體舉例如下：一般流體，包括：
