| SMT3151型壓力變送器在化工小顆粒中的應用與指導指南 |
| 信息來源： 華恒儀表 | 2019-10-08 點擊量： 11085 |
小顆粒固體類流體化工應用中，壓力變送器和液位計都有著廣泛的應用，在為工業自動化的工藝實施中，為整個系統提供這無比優異的保證。實現自動化的過程中各種智能儀表的應用起到了很大的作用，其中智能型液位計就像生產過程中的眼睛一樣，為工業生產過程保駕護航，提供及時準確的信息。
小顆粒固體類流體化工應用中，壓力變送器和液位計都有著廣泛的應用，在為工業自動化的工藝實施中，為整個系統提供這無比優異的保證。實現自動化的過程中各種智能儀表的應用起到了很大的作用，其中智能型液位計就像生產過程中的眼睛一樣，為工業生產過程保駕護航，提供及時準確的信息。
很多化工廠使用的尿素系中統常規使用4 套SMT3151型壓力變送器來測量重要設備的液位。該液位計具有性能穩定、工作可靠、指示準確等優點，但長期的使用中或多或少會出現工藝的不良從，影響了正常的工藝操作。
作為華恒壓力變送器的原廠，就SMT3151型壓力變送器在使用過程中出現的故障加以分析， 并介紹其改進方法。
1 基本結構及工作原理

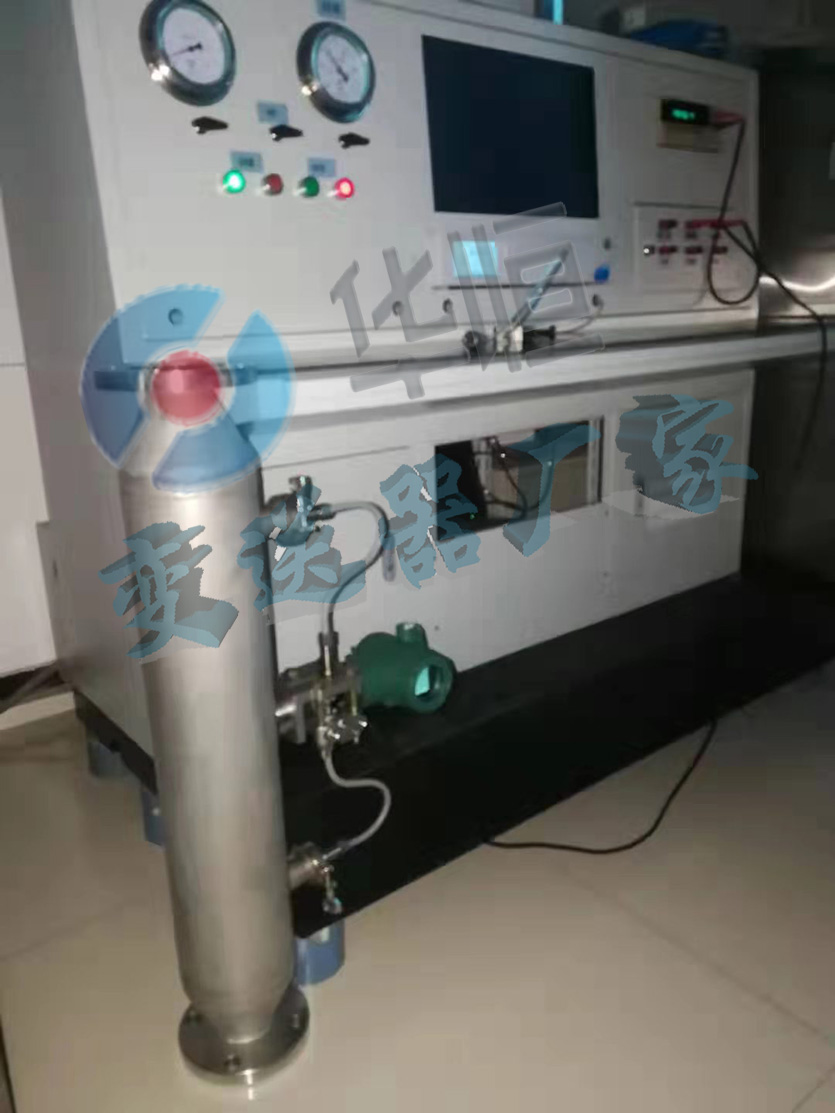

SMT3151型壓力變送器由電容傳感器(電極)和檢測電容的測量線路組成。電極把液位的高低轉換為電容量的變化， 檢測出電容的大小， 并轉換為直流電流信號輸出， 從而實現對液位的連續測量、遠傳指示、記錄或自動控制。SMT3151型壓力變送器基本結構
2 原結構缺點
原電極采用不銹鋼彈簧片， 外涂2 mm 搪瓷絕緣層。該結構存在如下缺點:
(1)電極外所涂搪瓷絕緣層比較脆， 不耐高溫、高壓， 經不起沖刷。從損壞的3 根電極看， 絕緣層都有不同程度的劃痕， 非常嚴重的1 根有2 處絕緣層已被嚴重破壞。
(2)電極一次性使用， 不可修復。
(3)采用法蘭結構與設備連接， 由于所測設備溫度高、溫差較大， 使密封墊片過量壓縮變形，易產生泄漏， 需升溫后再次擰緊螺栓才能阻止泄漏。另外， 由于長時間高溫、高壓的作用， 給拆卸檢查帶來困難。
(4)常規的采用220 V(AC)， 電源電壓較高，現場安裝不安全。
(5)輸出的0 ～ 20 mA(DC)不是國際標準信號， 無法實現DCS 控制。
3 改進措施 (1)電極采用不銹鋼棒， 外面用聚四氟乙烯塑料管作為絕緣。聚四氟乙烯絕緣層損壞后可對電極重新絕緣， 修復后再使用。
(2)采用內、外螺紋連接， 容易拆卸。
(3)采用回彈能力較好的密封墊片(膨脹石墨金屬纏繞墊)， 保證密封效果。
(4)將220 V(AC)改為24 V(AC)， 便于現場安裝， 消除危險。
(5)改為4 ～ 20 mA(DC)國際標準信號輸出，在DCS 系統實現自動控制。
4 電極改進
將長600 mm 不銹鋼電極棒用聚四氟乙烯絕緣管套上， 利用酒精噴燈對電極棒進行熱塑絕緣，電極與外螺紋連接處用耐高壓、耐高溫的石墨填料進行密封。制成后的電極在一個密閉容器內經9 .81 MPa 耐壓試驗24 h ， 沒有泄漏才可使用。
5 調校
校驗是在上實現的， 設定簡單、可靠、準確和迅速。用一個空的容器設定零點， 用滿容器設定范圍， 零點校驗和量程校驗互不影響。
5 （5）安裝注意事項：
SMT3151型壓力變送器是利用電容量的變化來測量容器內介質物位的測量儀器，測量的過程主要就是依賴兩個電極之間的電容量變化，也就是說電容液位計的靈敏度是取決于兩個介質，氣體、和液體的介電常數的差值。電容液位計的測量必須保證兩個介質的介電常數保持一致，否則介電常數的變化會直接導致誤差的產生。
1、露天安裝時，探極線不能裸露于容器以外，以免雨天探極線著水出現測量誤差。
2、外殼或接線盒下部的不銹鋼過程連接部件，必須可靠與容器外壁連接（接地），其接觸電阻不能大于2。
3、在正常工作中，探極線在容器內不能有較大的擺動幅度，否則會出現信號不穩定現象。
4、探極線安裝時，應盡量院秒容器內壁，非常小距離不能＜ 100mm。當受條件限制，距離＜ 100mm 時，探極線與容器的距離必須保證相對固定。
5、對單線軟探極，多余部分可通過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探極，多余部分可盤扎在被測液面以上，絕對不允許將多余部分盤繞在容器底部或有效測量段。
6、在容器內有攪拌或液體可能產生大量氣泡時，為保護探極線和避免液體波動及氣泡而產生的虛假液位，可在容器內放置一內徑＞ 80mm金屬或非金屬管，管的下端應開口獲流進液孔，液面以下留排氣孔，使用金屬管時，應保證探極線在管內位置相當穩定，必要時對探極線加支撐拉直。
6 改進后的優點
(1)便于檢修。
(2)密封牢固， 沒有泄漏。
(3)價格便宜， 容易制作。
(4)指示準確。
7 常見故障判別
（1）在使用過程中，如果儀表無電流輸出，應檢查信號處理器"+"，"-" 引出線是否松動，脫落，儀表指示表頭固定螺紋及固定柱是否松有動，接觸不良。如果出現以上的問題應該立即進行加固。
（2）如果儀表指示為零，用手握金屬工具，如鑷子，螺絲刀等，接觸信號處理器" 傳感器" 端子，儀表指示應增大，否則表明儀表信號處理器損壞。此時要進行儀表信號處理器的更換。
（3）如果儀表指示打滿，將信號處理器" 傳感器" 引線取下，若儀表指示依然打滿，表明信號處理器損壞，若儀表指示回零，則可能是傳感器絕緣不良。絕緣不好時應該立即更換傳感器。
（4）檢查傳感器方法：將傳感器引出線從信號處理器取下，用500V 搖表或500 型萬用表"x10K" 檔測量傳感器引出線與金屬塔壁間電阻，應大于10M 歐，否則表明傳感器絕緣不良。
（5）干擾的判別與消除：如果儀表在試驗室工作正常而在現場出現指示值上下波動或固定的指示某一液位值，則可判斷儀表受到干擾. 在儀表的電源線兩端并聯電解電容（容量約220微法，耐壓大于50 伏）即可消除。
（6）SMT3151型壓力變送器出現波動時首先要考慮是否液位真的出現了波動，此時就應該與工藝進行協商解決，如果不是液位的波動造成的液位計的波動則要考慮干擾的影響以及接地是否良好，附近是否有干擾源，是否有電氣焊進行作業，是否有大型電氣設備的影響。
