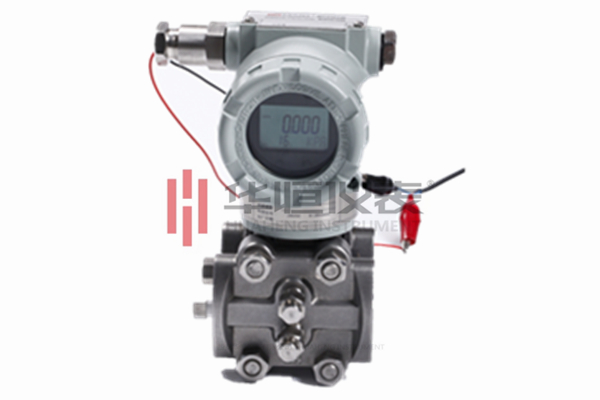

差壓變送器/SMT3151DP真正的校準是需要用一臺標準壓力源輸入變送器的。因?yàn)椴皇褂脴?biāo)準器而調量程（LRV、URV）不是校準，忽略輸入部分（輸入變送器的壓力）來進行輸出調節（變送器的轉換電路）不是正確的校準。 誤區一：利用準確度等級選擇標準器 使用壓力容室裝有側面泄放閥的變送器，取壓口要開在流程管道的側面。比如被測介質為液體時，差壓變送器/SMT3151DP的泄放閥應安裝在上面，以便排除出滲在被測介質中的氣體。被測介質為氣體時，變送器的泄放閥應安裝在下面，以便排放積聚的液體(見下圖)。壓力容室轉動180。，就可使其上面的泄放閥變到下面。
再者壓力、差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。壓力源通過膠皮管與自制接頭相連接，關閉平衡閥門，并檢查氣路密封情況，然后把電流表（電壓表）、手操器接入變送器輸出電路中，通電預熱后開始校準。我們知道不管什么型號的差壓變送器，其正、負壓室都有排氣、排液閥或旋塞；這就為我們現場校準差差壓變送器/SMT3151DP提供了方便，也就是說不用拆除導壓管就可校準差壓變送器。對差壓變送器進行校準時，先把三閥組的正、負閥門關閉，打開平衡閥門，然后旋松排氣、排液閥或旋塞放空，然后用自制的接頭來代替接正壓室的排氣、排液閥或旋塞；而負壓室則保持旋松狀態，使其通大氣。
先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1／5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。用上述的常規方法對智能變送器進行校準是不行的，因?yàn)檫@是由HART變送器結構原理所決定了。因?yàn)橹悄茏兯推髟谳斎雺毫υ春彤a(chǎn)生的4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算工作。因此調校與常規方法有所區別。實際校準時可按以下步驟進行:
1．先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。
2．再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。差壓變送器/SMT3151DP的檢定不同于壓力表的檢定，影響測量不確定的因素包括標準壓力發生器和輸出電信號兩個方面，所以對其檢定標準器的選定要利用評定標準器帶來的不確定度的方法進行。如果沒有按照規程要求方法進行選定，就有可能造成利用準確等級選擇標準器、選定的標準器可以覆蓋其量程范圍兩個誤區。對誤區的產生進行了詳細的分析，并使用實例進行了驗證。 2)要防止渣滓在導壓管內沉積。
3．后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零（Z）、調量程（R）開關的作用完全相同。
差壓變送器/SMT3151DP應用中的故障判斷及分析
差壓變送器/SMT3151DP在測量過程中，常常會出現一些故障，故的及時判定分析和處理，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。
1差壓變送器/SMT3151DP調查法
回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。
2差壓變送器/SMT3151DP直觀法
觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
（1）斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。
（2）短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到差壓變送器雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。
（3）替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
（4）分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、等
